개요
Network Path의 Path View 섹션에서는 특정 경로를 자세히 분석하여 소스에서 대상까지 발생할 수 있는 잠재적인 문제를 해결할 수 있도록 지원합니다. 이 기능은 전체 경로에 걸친 종단 간 지연 시간과 패킷 손실에 대한 종합적인 데이터를 제공합니다.
Path View 페이지에 액세스하려면 List view 또는 AS view에서 경로를 클릭합니다. 이 페이지에서는 지연 시간 임계값의 색상을 변경하고 각 홉의 상태를 확인할 수 있습니다.
소스와 대상 사이의 홉 경로에서 아무 경로나 클릭하면 Hop TTL, Hop Latency, Traversed count 등의 추가 세부 정보를 확인할 수 있습니다. 그런 다음 View Device Details를 클릭하여 선택한 장치의 NDM 장치 세부 정보로 이동합니다.
범례
범례는 각 홉의 상태에 대한 추가 정보를 제공합니다.
- Traversal count
- 해당 홉을 통과한
traceroutes의 수입니다. - Traversal completion
traceroute이 대상에 성공적으로 도달했는지 여부를 나타냅니다.- Reachability
- 대상에서 발생하는 패킷 손실 수준입니다.
- Latency
traceroute이 소스에서 대상으로 이동하는 데 걸린 시간입니다.
참고: 홉 간 지연 시간은 완료되지 않은 홉의 경우 N/A으로 표시될 수 있습니다.
상태 표시줄
지연 시간/도달 가능성 상태 표시줄을 드래그하여 경로의 특정 시간 구간에 대한 종단 간 지연 시간과 종단 간 패킷 손실의 스냅샷을 확인합니다.
참고: 상태 표시줄을 변경해도 페이지 상단의 전체 시간 범위에는 영향을 주지 않습니다.
시각적 비교
시각적 비교 보기를 사용하면 두 개의 경로 시각화를 나란히 비교하여 인시던트 발생 전후에 무엇이 변경되었는지 확인할 수 있습니다.
비교 보기에서는 다음 기능을 제공합니다.
- 서로 다른 시간 범위에서 동일한 Network Path를 나란히 비교한 스냅샷.
- 서로 다른 두 Network Path(서로 다른 소스 및 대상 쌍)를 나란히 비교한 스냅샷.
- 두 쿼리 간 차이점을 강조하는 세로 레이아웃.
- 공통 홉과 고유 홉의 자동 식별.
- RTT 지연 시간, 패킷 손실, 지터 및 홉 수를 비교하는 중첩 시계열 그래프.
비교 보기 열기
비교 보기를 열려면 Network Path 보기의 시간 범위 제어 옆에 있는 Compare를 클릭합니다. 기본적으로 이전에 선택한 시간 범위가 표시되며, 직전의 동일한 길이의 시간 구간과 비교합니다. 예를 들어 3시간 범위는 이전 3시간 범위와 비교됩니다. 상단의 컨트롤을 사용하여 비교할 시간 범위를 조정합니다.
비교 탐색
확대/축소 컨트롤, 미니맵 또는 ⌘/Ctrl 키를 누른 상태에서 마우스 휠을 사용하여 분할된 경로를 각각 독립적으로 탐색할 수 있습니다.
공통 홉에서 Inspect를 클릭하면 메타데이터를 표시하고 해당 홉이 두 보기 모두에 존재하는지 확인하는 사이드바가 열립니다. 고유 홉은 한쪽 보기에만 존재함을 나타내기 위해 별도의 색상으로 강조 표시됩니다.
Analysis 탭에서는 각 시간 범위의 패킷 및 RTT 지연 시간을 홉별로 나란히 비교하여 보여줍니다.
그래프
Path View 페이지 하단에서는 여러 그래프를 통해 각 경로에 대한 추가 정보를 제공합니다.
종단 간 메트릭 그래프
종단 간 메트릭 그래프는 각 경로의 종단 간 지연 시간과 종단 간 패킷 손실을 시각적으로 표시하여 효과적으로 비교하고 분석할 수 있도록 합니다.

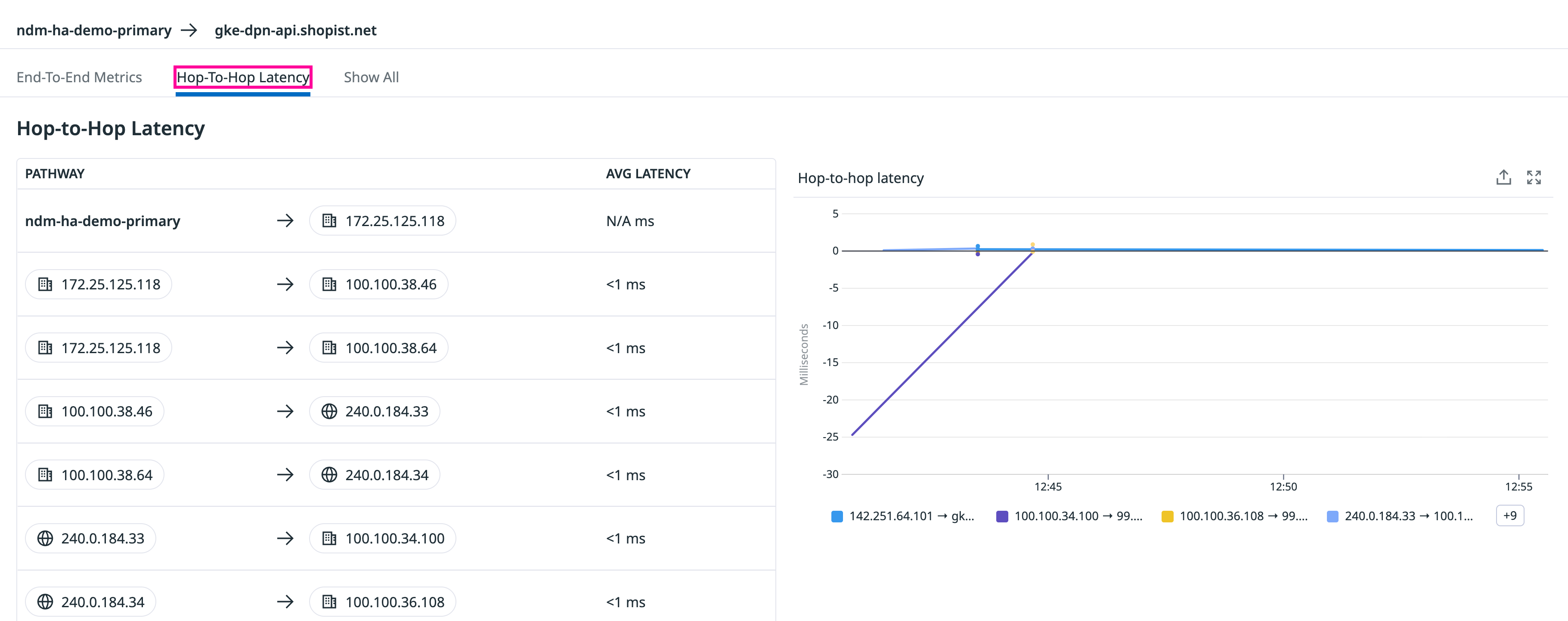

홉 간 지연 시간 그래프
홉 간 지연 시간 그래프는 경로를 따라 각 홉의 지연 시간을 자세히 보여주므로 잠재적인 병목 지점이나 문제 구간을 쉽게 식별할 수 있습니다.
