엔터티 모델

개요

Software Catalog는 정의 스키마를 사용하여 엔터티와 관련된 메타데이터를 저장하고 표시합니다. 이 스키마에는 유효한 값만 허용되도록 보장하는 기본 제공 유효성 검사 규칙이 포함되어 있습니다. 선택한 서비스에 대해 Software Catalog 사이드 패널의 Definition 탭에서 경고를 확인할 수 있습니다.

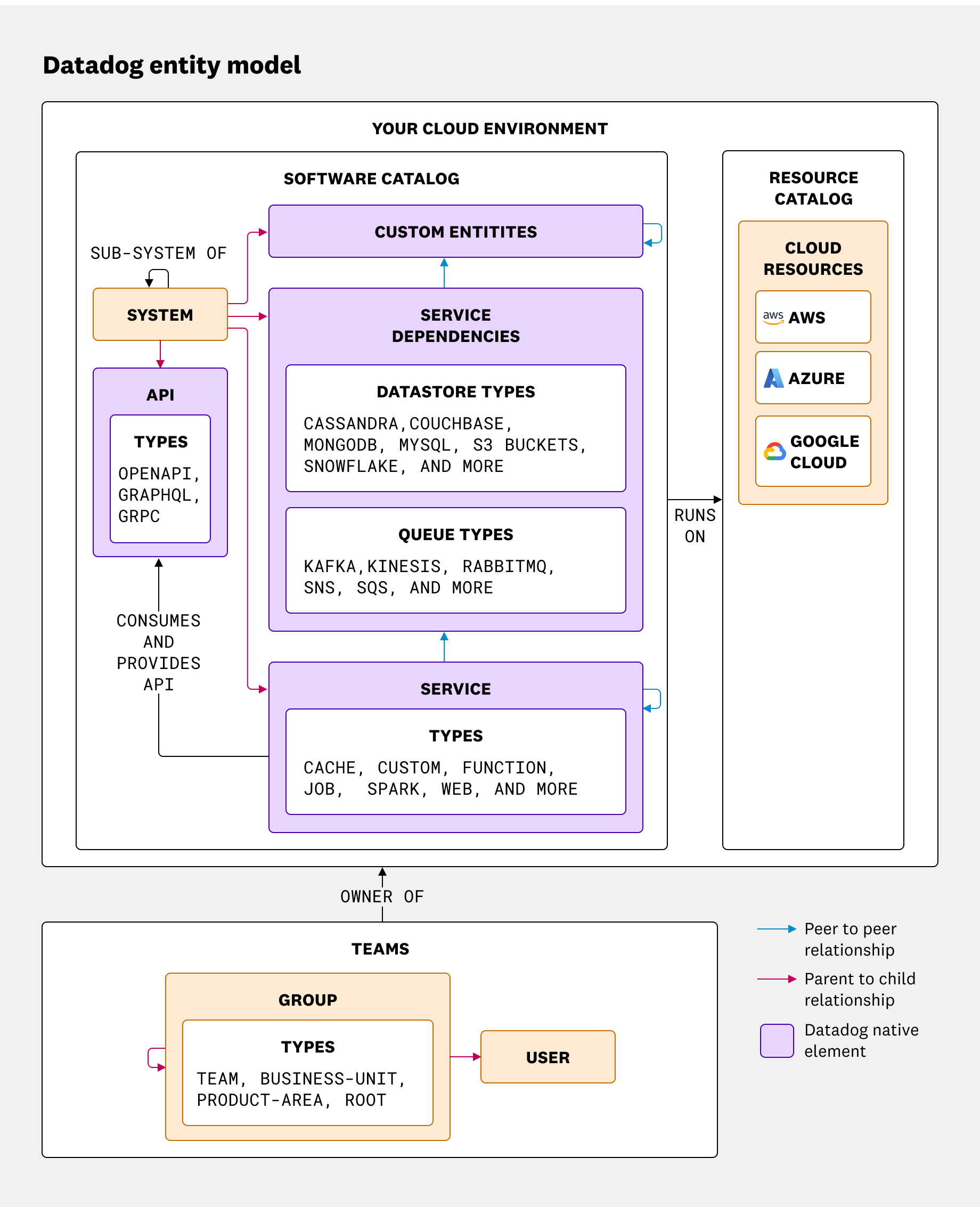

Software Catalog의 구성 요소가 상호, 그리고 클라우드 환경과 연결되는 방식을 보여주는 흐름도

지원되는 버전

Datadog은 정의 스키마의 네 가지 버전을 지원합니다.

v3.0: 확장된 데이터 모델, 다중 소유권 지원, 수동 종속성 선언 및 복잡한 인프라를 위한 향상된 기능을 제공하는 최신 버전입니다.
v2.2: 사용자 지정 메타데이터를 위한 사용자 주석과 서비스를 빌드 프로세스에 연결하기 위한 CI 파이프라인 연결을 지원합니다.
v2.1: 향상된 구성 관리를 위한 서비스 그룹화를 지원하며 보다 포괄적인 서비스 설명을 위한 추가 필드를 도입합니다.
v2: 기본 서비스 메타데이터 및 문서화를 위한 필수 필드를 제공하는 가장 초기 버전입니다.

각 버전은 이전 버전을 기반으로 하여 새로운 기능을 추가하면서도 이전 버전과의 호환성을 유지합니다. 자신의 필요와 인프라 복잡성에 가장 적합한 버전을 선택하세요.

버전 비교

각 버전에서 지원되는 기능은 다음과 같습니다.

기능	v3.0	v2.2	v2.1	v2.0
기본 메타데이터
서비스 그룹화
사용자 주석
CI 파이프라인 연결
확장된 데이터 모델
다중 소유자
수동 종속성 선언

각 버전에 대한 자세한 정보(전체 스키마 및 YAML 예제 파일 포함)는 지원되는 버전의 개별 버전 페이지를 참조하세요.

버전 세부 정보

주요 기능

확장된 데이터 모델: v3.0은 여러 종류의 엔터티를 지원합니다. 시스템, 서비스, 대기열, 데이터스토어 등의 다양한 구성 요소를 사용하여 시스템을 구성할 수 있습니다.
다중 소유자: v3.0 스키마를 통해 정의된 모든 객체에 여러 소유자를 할당하여 여러 연락 창구를 지정할 수 있습니다.
향상된 관계 매핑: APM 및 USM 데이터를 사용하여 구성 요소 간의 종속성을 자동으로 감지할 수 있습니다. v3.0은 자동으로 감지된 시스템 토폴로지를 보완하기 위해 수동 선언을 지원하여 시스템 내의 구성 요소가 상호 작용하는 방식을 완전하게 파악하도록 할 수 있습니다.
시스템 메타데이터의 상속: 시스템 내의 구성 요소는 시스템의 메타데이터를 자동으로 상속합니다. v2.1 및 v2.2와 같이 모든 관련 구성 요소에 대해 메타데이터를 하나씩 선언할 필요가 없습니다.
정확한 코드 위치: 서비스에 대한 코드 위치 매핑을 추가합니다. v3.0의 codeLocations 섹션은 코드가 포함된 리포지토리와 관련 paths 정보를 사용하여 코드 위치를 지정합니다. paths 속성은 리포지토리 내 경로와 일치해야 하는 glob 목록입니다.
필터링된 로그 및 이벤트: system에 대한 저장된 로그 및 이벤트 쿼리를 logs 및 events 섹션을 통해 선언하고 System 페이지에서 결과를 확인합니다.
사용자 지정 엔터티: Service, System, Datastore, Queue, API 외에 사용자 지정 엔터티 유형을 정의합니다. 특정 엔터티 유형으로 scorecard와 액션의 범위를 한정합니다.
(예정) 통합: 타사 도구와 통합하여 구성 요소와 관련된 정보를 동적으로 소싱합니다(예: GitHub 풀 요청, PagerDuty 인시던트 및 GitLab 파이프라인). 모든 타사 소스를 대상으로 보고서를 생성하거나 scorecard 규칙을 작성합니다.
(예정) 제품 또는 도메인별 그룹화: 제품별로 구성 요소를 조직하여 여러 계층의 계층적 그룹화를 구현합니다.

스키마 구조

Github에서 전체 스키마 정의를 확인할 수 있습니다.

v3.0에는 v2.2 대비 다음과 같은 변경 사항이 포함되어 있습니다.

schema_version는 apiVersion로 변경되었습니다.
kind 필드가 새로 추가되었으며 구성 요소 유형(서비스, 대기열, 데이터스토어, 시스템 또는 API)을 정의합니다.
dd-service는 metadata.name으로 변경되었습니다.
team은 owner로 변경되었으며, 여러 팀이 있는 경우 additionalOwners를 사용할 수 있습니다.
lifecycle, tier, languages, type은 이제 spec 아래에 있습니다.
links, contacts, description, tags는 이제 metadata 아래에 있습니다.
application은 독립적인 유형인 system으로 확장되었습니다. 더 이상 서비스의 개별 필드로 존재하지 않습니다.

예제 YAML 파일

다음의 구성 요소: `kind:system`

entity.datadog.yaml

apiVersion: v3
kind: system
metadata:
  name: myapp
  displayName: My App
  tags:
    - tag:value
  links:
    - name: shopping-cart runbook
      type: runbook
      url: https://runbook/shopping-cart
    - name: shopping-cart architecture
      provider: gdoc
      url: https://google.drive/shopping-cart-architecture
      type: doc
    - name: shopping-cart Wiki
      provider: wiki
      url: https://wiki/shopping-cart
      type: doc
    - name: shopping-cart source code
      provider: github
      url: http://github/shopping-cart
      type: repo
  contacts:
    - name: Support Email
      type: email
      contact: team@shopping.com
    - name: Support Slack
      type: slack
      contact: https://www.slack.com/archives/shopping-cart
  owner: myteam
  additionalOwners:
    - name: opsTeam
      type: operator
integrations:
  pagerduty:
    serviceURL: https://www.pagerduty.com/service-directory/Pshopping-cart
  opsgenie:
    serviceURL: https://www.opsgenie.com/service/shopping-cart
    region: US
spec:
  components:
    - service:myservice
    - service:otherservice
extensions:
  datadoghq.com/shopping-cart:
    customField: customValue
datadog:
  codeLocations:
    - repositoryURL: https://github.com/myorganization/myrepo.git
      paths:
        - path/to/service/code/**
  events:
    - name: "deployment events"
      query: "app:myapp AND type:github"
    - name: "event type B"
      query: "app:myapp AND type:github"
  logs:
    - name: "critical logs"
      query: "app:myapp AND type:github"
    - name: "ops logs"
      query: "app:myapp AND type:github"
  pipelines:
    fingerprints:
      - fp1
      - fp2

다음의 구성 요소: `kind:library`

entity.datadog.yaml

apiVersion: v3
kind: library
metadata:
  name: my-library
  displayName: My Library
  tags:
    - tag:value
  links:
    - name: shopping-cart runbook
      type: runbook
      url: https://runbook/shopping-cart
    - name: shopping-cart architecture
      provider: gdoc
      url: https://google.drive/shopping-cart-architecture
      type: doc
    - name: shopping-cart Wiki
      provider: wiki
      url: https://wiki/shopping-cart
      type: doc
    - name: shopping-cart source code
      provider: github
      url: http://github/shopping-cart
      type: repo
  contacts:
    - name: Support Email
      type: email
      contact: team@shopping.com
    - name: Support Slack
      type: slack
      contact: https://www.slack.com/archives/shopping-cart
  owner: myteam
  additionalOwners:
    - name: opsTeam
      type: operator

여러 시스템에 속한 구성 요소

하나의 구성 요소가 여러 시스템에 속하는 경우 각 시스템의 YAML에 해당 구성 요소를 지정해야 합니다. 예를 들어, 데이터스토어 orders-postgres가 Postgres 플릿과 웹 애플리케이션 모두의 구성 요소인 경우 두 개의 YAML을 지정해야 합니다.

PostgreSQL 플릿(managed-postgres)에 대해 kind:system에 대한 정의를 지정합니다.

entity.datadog.yaml

apiVersion: v3
kind: system
spec:
  components:
    - datastore:orders-postgres
    - datastore:foo-postgres
    - datastore:bar-postgres
metadata:
  name: managed-postgres
  owner: db-team

웹 애플리케이션(shopping-cart)에 대해 kind:system의 별도 정의를 선언합니다.

entity.datadog.yaml

apiVersion: v3
kind: system
spec:
  lifecycle: production
  tier: critical
  components:
    - service:shopping-cart-api
    - service:shopping-cart-processor
    - queue:orders-queue
    - datastore:orders-postgres
metadata:
  name: shopping-cart
  owner: shopping-team
  additionalOwners:
    - name: sre-team
      type: operator
---
apiVersion: v3
kind: datastore
metadata:
  name: orders-postgres
  additionalOwners:
    - name: db-team
      type: operator
---
apiVersion: v3
kind: service
metadata:
  name: shopping-cart-api
---
apiVersion: v3
kind: service
metadata:
  name: shopping-cart-processor
---

명시적 및 암시적 메타데이터 상속

명시적 상속

inheritFrom 필드는 수집 파이프라인에 <entity_kind>:<name>에서 참조된 엔터티의 메타데이터를 상속하도록 지시합니다.

entity.datadog.yaml

inheritFrom:<entity_kind>:<name>

암시적 상속

구성 요소(kind:service, kind:datastore, kind:queue, kind:ui)는 다음 조건에서 자신이 속한 시스템의 모든 메타데이터를 상속합니다.

YAML 파일에 정의된 시스템이 하나뿐인 경우
YAML 파일에 inheritFrom:<entity_kind>:<name> 절이 없는 경우

v3.0으로 마이그레이션

v3.0은 GitHub, API, Terraform, Backstage, ServiceNow 및 UI를 포함하여 이전 버전과 동일한 메타데이터 생성 방법을 지원합니다. 그러나 v3.0에 새로운 API 엔드포인트와 새로운 Terraform 리소스가 추가되었습니다.

API 참조 설명서

엔드포인트, 시스템, 데이터스토어, 대기열 등 모든 엔터티 유형에 대한 정의를 생성, 조회 및 삭제하려면 Software Catalog API 참조를 참조하세요.

주요 기능

사용자 주석
자동 감지된 서비스 유형 및 언어를 type 및 languages을 사용하여 덮어쓰기
ci-pipeline-fingerprints를 사용하여 CI 파이프라인을 서비스와 연결
contact.type 및 link.type에 대해 덜 엄격한 유효성 검사 로직

스키마 구조

전체 스키마는 GitHub에서 확인할 수 있습니다.

예제 YAML:

schema-version: v2.2
dd-service: shopping-cart
team: e-commerce
application: shopping-app
tier: "1"
type: web
languages:
  - go
  - python
contacts:
  - type: slack
    contact: https://yourorg.slack.com/archives/e-commerce
  - type: email
    contact: ecommerce@example.com
  - type: microsoft-teams
    contact: https://teams.microsoft.com/example
links:
  - name: Runbook
    type: runbook
    url: http://runbook/shopping-cart
  - name: Source
    type: repo
    provider: github
    url: https://github.com/shopping-cart
  - name: Deployment
    type: repo
    provider: github
    url: https://github.com/shopping-cart
  - name: Config
    type: repo
    provider: github
    url: https://github.com/consul-config/shopping-cart
  - name: E-Commerce Team
    type: doc
    provider: wiki
    url: https://wiki/ecommerce
  - name: Shopping Cart Architecture
    type: doc
    provider: wiki
    url: https://wiki/ecommerce/shopping-cart
  - name: Shopping Cart RFC
    type: doc
    provider: google doc
    url: https://doc.google.com/shopping-cart
tags:
  - business-unit:retail
  - cost-center:engineering
integrations:
  pagerduty:
    service-url: https://www.pagerduty.com/service-directory/PSHOPPINGCART
  opsgenie:
    service-url: "https://www.opsgenie.com/service/uuid"
    region: "US"
ci-pipeline-fingerprints:
  - id1
  - id2
extensions:
  additionalProperties:
    customField1: customValue1
    customField2: customValue2

API 참조 설명서

서비스 정의를 생성, 조회 및 삭제하려면 Service Definitions API 참조를 참조하세요.
시스템, 데이터스토어, 대기열 등 새로운 구성 요소 유형의 정의를 생성, 조회 및 삭제하려면 Software Catalog API 참조를 참조하세요.
서비스 scorecard 규칙 및 결과를 생성하고 업데이트하려면 Service Scorecards API 참조를 참조하세요.

주요 기능

서비스 그룹화 및 application, tier, lifecycle에 대한 필드와 같은 새로운 UI 요소
Application 및 Teams는 Software Catalog에서 그룹화 변수로 사용할 수 있습니다.
Lifecycle 필드는 production, experimental 또는 deprecated 서비스 간의 차별화를 위한 개발 단계를 나타냅니다
Tier 필드는 인시던트 분류 시 우선순위를 정하기 위한 서비스의 중요도를 나타냅니다.

스키마 구조

전체 스키마는 GitHub에서 확인할 수 있습니다.

예제 YAML:

schema-version: v2.1
dd-service: delivery-state-machine
team: serverless
application: delivery-state-machine
tier: tier0
lifecycle: production
contacts:
  - type: slack
    contact: https://datadogincidents.slack.com/archives/C01EWN6319S
links:
  - name: Demo Dashboard
    type: dashboard
    url: https://app.datadoghq.com/dashboard/krp-bq6-362
  - name: Source
    provider: github
    url: https://github.com/DataDog/shopist-serverless/tree/main/delivery-state-machine
    type: repo
  - name: Deployment
    provider: github
    url: https://github.com/DataDog/shopist-serverless/blob/main/delivery-state-machine/serverless.yml
    type: repo
  - name: Datadog Doc
    provider: link
    url: https://docs.datadoghq.com/
    type: doc
tags:
  - "app:serverless-delivery"
  - "tier:3"
  - "business-unit:operations"

API 참조 설명서

서비스 정의를 생성, 조회 및 삭제하려면 Service Definitions API 참조를 참조하세요.
시스템, 데이터스토어, 대기열 등 새로운 구성 요소 유형의 정의를 생성, 조회 및 삭제하려면 Software Catalog API 참조를 참조하세요.
서비스 scorecard 규칙 및 결과를 생성하고 업데이트하려면 Service Scorecards API 참조를 참조하세요.

주요 기능

기본 서비스 메타데이터
팀 연결
연락처 정보
외부 링크

스키마 구조

전체 스키마는 GitHub에서 확인할 수 있습니다.

예제 YAML:

schema-version: v2
dd-service: delivery-api
team: distribution-management
contacts:
  - type: slack
    contact: https://datadogincidents.slack.com/archives/C01EWN6319S
links:
  - name: Demo Dashboard
    type: dashboard
    url: https://app.datadoghq.com/dashboard/krp-bq6-362
repos:
  - name: Source
    provider: github
    url: https://github.com/DataDog/shopist/tree/prod/rails-storefront
docs:
  - name: Datadog Doc
    provider: link
    url: https://docs.datadoghq.com/
tags: []
integrations:
  pagerduty: https://datadog.pagerduty.com/service-directory/PXZNFXP

API 참조 설명서

서비스 정의를 생성, 조회 및 삭제하려면 Service Definitions API 참조를 참조하세요.
시스템, 데이터스토어, 대기열 등 새로운 구성 요소 유형의 정의를 생성, 조회 및 삭제하려면 Software Catalog API 참조를 참조하세요.
서비스 scorecard 규칙 및 결과를 생성하고 업데이트하려면 Service Scorecards API 참조를 참조하세요.

사용자 지정 확장 구축

사용자 지정 확장은 모든 스키마 버전에서 제한된 가용성으로 제공됩니다.

사용자 지정 확장을 사용하면 조직별 메타데이터를 엔터티에 연결할 수 있어 사용자 지정 도구 및 워크플로를 지원할 수 있습니다. 예를 들어, extensions 필드를 사용하여 엔터티 정의에 릴리스 노트, 규정 준수 태그 또는 소유 모델을 포함할 수 있습니다.

Datadog은 특정 기능을 위한 전용 확장 키도 지원합니다. 여기에는 다음이 포함됩니다.

datadoghq.com/dora-metrics: DORA 메트릭을 계산할 때 Git 커밋을 필터링하기 위한 소스 코드 경로 패턴을 정의합니다.
datadoghq.com/cd-visibility: CD Visibility에서 배포의 일부로 간주되는 커밋을 제어합니다.

다음 예제는 환경별 릴리스 일정을 관리하는 데 사용되는 사용자 지정 확장을 정의합니다.

service.datadog.yaml

apiVersion: v3
kind: system
metadata:
  name: payment-platform
  displayName: "Payment Platform"
  links:
    - name: Runbook
      type: runbook
      url: https://runbook/payment-platform
  contacts:
    - name: Payment Team
      type: team
      contact: https://www.slack.com/archives/payments
  owner: payments-team
  additionalOwners:
    - name: finance-team
      type: stakeholder
spec:
  components:
    - service:payment-api
    - queue:payment-requests
    - datastore:payment-db
extensions:
  shopist.com/release-scheduler:
    release-manager:
      slack: "release-train-shopist"
      schedule: "* * * * *"
      env:
        - name: "staging"
          ci_pipeline: "ci-tool://shopist/k8s/staging-deploy"
          branch: "main"
          schedule: "0 9 * * 1"
